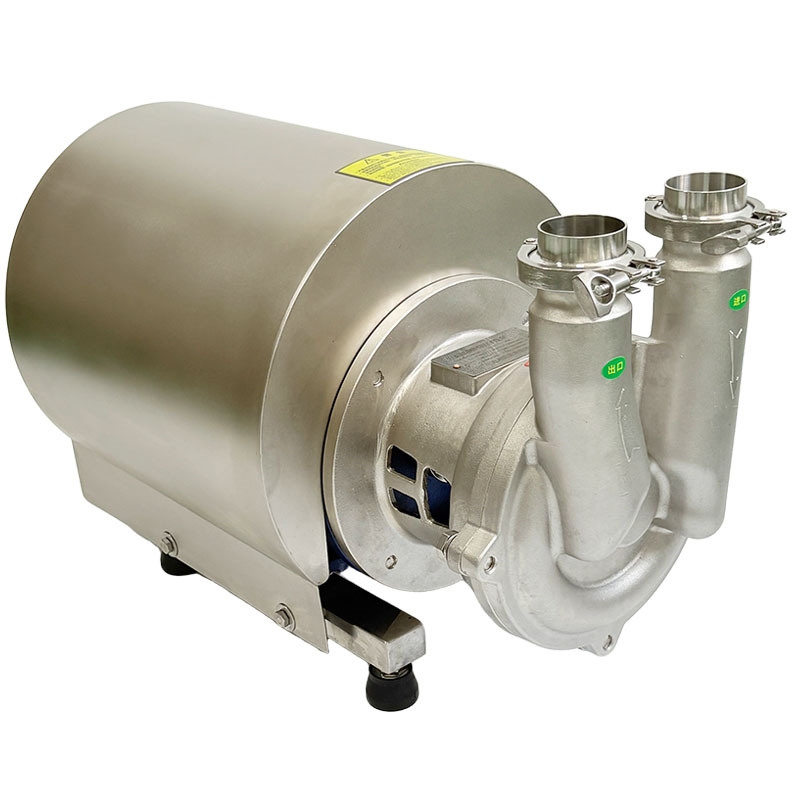

自吸泵

一、核心结构（卫生 + 自吸双适配）

1. 泵体（含气液分离室）：采用 304/316L 不锈钢，流线型无藏污设计，内置独立气液分离腔，停机后可储存少量液体（自吸 “引水源"），内表面电解抛光 Ra≤0.4μm，适配 CIP 清洗。

2. 叶轮：放射状 / 星型闭式叶轮，与泵壳间隙精准控制在 0.15-0.3mm，旋转时产生离心力，同时混合气液、推送介质，低剪切设计避免损伤发酵液、蛋白液等敏感物料。

3. 回流系统（回流孔 / 回流管）：连接分离室与叶轮进口，自吸阶段让分离后的液体回流循环，持续抽吸空气；正常输送时辅助稳流。

4. 机械密封：标配单 / 双端面卫生级密封，动环 SiC（碳化硅）、静环石墨，密封件为 USP VI 级 EPDM/VITON，无泄漏、耐高温（适配 140℃灭菌）。

5. 驱动电机：不锈钢护罩，变频适配，提供稳定转速，确保自吸与输送效率。

二、工作原理：三阶段自吸 + 离心输送

1. 预存引水，启动混气（初始阶段）

• 启动前，泵腔 / 分离室需注入少量介质（后续启动无需重复引水）；

• 电机驱动叶轮高速旋转，预存液体被甩出，在叶轮进口形成负压，吸入管路中的空气被卷入泵腔，与液体混合成气液混合物。

2. 气液分离，排气建压（核心自吸阶段）

• 气液混合物进入气液分离室，空间骤增、流速骤降；

• 离心力 + 重力作用下，液体密度大下沉，经回流孔返回叶轮进口，循环参与吸气；气体密度小上浮，从排气口排出泵外；

• 此阶段持续抽吸管路空气，泵内真空度逐步升高，自吸高度可达 4-8 米，自吸时间≤60 秒。

3. 满液输送，稳定运行（正常工作阶段）

• 吸入管路空气排尽，液体充满泵腔，自吸过程完成；

• 泵自动切换为离心泵模式，叶轮旋转产生离心力，将液体加压后从出口排出，实现连续、低脉动输送，可耐受≤30% 含气介质。

原理核心总结

三、卫生设计的关键逻辑（适配食品 / 制药）

1. 无藏污+ 易清洗：全流线型流道、R 角过渡，无凹槽、无滞留区，CIP 清洗液可排空，杜绝微生物滋生。

2. 材质安全：过流部件 316L 不锈钢，密封件符合食品 / 制药级标准，无重金属析出、无介质污染。

3. 快装模块化：卡箍式连接（符合 DIN 11851 标准），无需工具即可拆卸，便于人工清洗与部件更换。

4. 低剪切输送：优化叶轮与流道设计，降低介质剪切力，保护果汁、疫苗、细胞培养液等敏感物料活性。

四、核心性能与应用场景

1. 关键性能参数

• 自吸高度：4-8 米；

• 自吸时间：≤60 秒（管路长度≤5 米）；

• 空转耐受：≥3 分钟（干转保护）；

• 适用介质：含气液体、泡沫液、低粘度无菌流体（如 CIP 回流液、发酵液、饮料）。

2. 典型应用

• 食品行业：乳品、啤酒、饮料输送，低位储罐排空；

• 制药行业：纯化水、注射用水、发酵液无菌输送；

• 日化行业：洗发水、洗衣液等卫生级流体输送；

• CIP/SIP 系统：在线清洗回流泵、灭菌介质输送泵。
